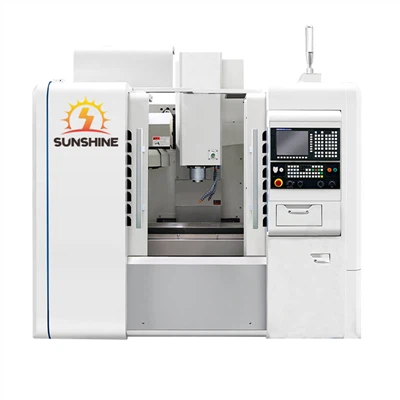

Daugiafunkcinis gręžimo bakstelėjimas ir frezavimo centras

Daugiafunkcinis gręžimo bakstelėjimas ir frezavimo centras

Vertikalus apdirbimo centras integruoja frezavimą, gręžimą ir bakstelėjimą ir gali atlikti įvairių sudėtingų dalių apdorojimo užduotis, turinčias aukštą tikslumą, didelį efektyvumą ir didelį patikimumą .
Siųsti užklausą
produkto pristatymas
3e1cf891c95dda53088098a884db8be

Produktų aprašymas

Daugiafunkcinis gręžimo bakstelėjimo ir frezavimo centras, gręžimas ir bakstelėjimas ir gali atlikti įvairių sudėtingų dalių apdorojimo užduotis, tiksliai tikslumu, dideliu efektyvumu ir dideliu patikimumu .


Mūsų daugiafunkcinį gręžimo bakstelėjimo ir frezavimo centrą lengva valdyti, visiškai funkcionuoti ir gali veikti automatiškai, labai pagerinant apdorojimo efektyvumą ir produktyvumą .


Daugiafunkcinis gręžimo, bakstelėjimo ir malimo mašinų apdirbimo centras taip pat turi super apdorojimo galimybes ir gali laisvai apdoroti įvairią sudėtingą grafiką, tokią kaip „Chamfers“, kūgiai, įvairios skylės, siūlai ir bosai {., be to, apdirbimo centras taip pat turi gerą įrankių valdymo sistemą ir automatinę perjungimo funkciją, kuri gali automatiškai valdyti ir automatiškai pakeisti pagal skirtingą darbo tipą, taip pat esant tinkamam įrankių valdymo sistemai ir automatinei perjungimo funkcijai, kuri gali automatiškai valdyti ir automatiškai pakeisti pagal skirtingą darbo tipą, taip pat esant tinkamam įrankių valdymo sistemai ir automatinei perjungimo funkcijai. apdorojimas .


Didelio ir didelio tikslumo mechaninių dalių apdorojimo metu mūsų daugiafunkcinis gręžimo, bakstelėjimo ir malimo mašinų apdirbimo centras bus geriausias jūsų pasirinkimas .. Tai gali ne tik pagerinti jūsų apdorojimo efektyvumą ir produktyvumą, bet ir užtikrinti jūsų apdorojimo prietaisų kokybę ir tikslumą, bet ir užtikrinti rezultatų kokybę ir tikslumą {3}...}.. {3} {3}. {3} {3} {3} kokybė ......... kokybė..}.}}}}}}}}}



Produkto parametrai





Specifikacijos vienetas VMC650 VMC850 VMC855 VMC1050 VMC1160 VMC1370 VMC1580
Lentelės dydis mm 900x400 1000X500 1000x550 1000x530 1200x600 1500x700 1700x800
Lentelės maksimali apkrova kg 350 500 500 600 1000 900 1500
X/y/z ašies kelionė mm 650x400x500 800x500x500 800x550x550 1000x500x600 1100x600x600 1300x700x700 1500x800x700
Atstumas tarp verpstės centro ir stulpelio mm 476 552 590 580 650 752 871
Atstumas tarp veleno galinio paviršiaus ir staliausio paviršiaus mm 100-600 120-670 120-670 140-740 120-720 150-850 150-900
X/y/z max . tiekimo greitis mm/min 10000 10000 10000 10000 10000 8000 10000
X/y/z max . greitas važiavimas m/min 32/32/30 32/32/30 32/32/30 32/32/24 32/32/30 20/20/15 20/20/16
verpstės greitis r/min 8000 8000 8000 8000 8000 8000 8000
verpstės kūgis tipas BT40 BT40 BT40 BT40 BT40 BT40 BT50
Verpstės variklio galia kw 5.5/7.5 7.5/11 7.5/11 7.5/11 11/15 11/15 15/18
X/y/z ašies servo variklio galia kw 2.6/2.6/2.8 3.9/3.9/3.6 3.9/3.9/3.6 3.9/3.9/3.6 4/4/5 4/4/5 4.5/4.5/4.5
X/y/z variklio jungtis   Tiesioginis Tiesioginis Tiesioginis Tiesioginis Tiesioginis Tiesioginis Tiesioginis
X/y/z vadovas   Linijos geležinkelis Linijos geležinkelis Linijos geležinkelis Linijos geležinkelis Trečioji eilutė Dvi eilutės ir viena kieta eilutė Dvi eilutės ir viena kieta eilutė
T lizdas mm 3-18x125 5-18x90 5-18x90 5-18x90 5-18x100 5-18x145 5-22x145
Pakartokite padėties nustatymo tikslumą mm ±0.004 ±0.004 ±0.004 ±0.004 ±0.005 ±0.005 ±0.005
Žurnalas „Tool“   Skrybėlės tipas/disko tipas Skrybėlės tipas/disko tipas Disko tipas Disko tipas Disko tipas Disko tipas Disko tipas
Įrankio talpa   16T/16T 24T 24T 24T 24T 24T 24T
Maksimalus įrankio svoris kg 7 8 8 8 8 8 15
Max . įrankio ilgis mm 250/300 250/300 300 250/300 300 300 300
Elektros talpa KVA 10 15 15 15 18 22 30
Mašinos matmenys (LXWXH) mm 2300x2000x2300 2600x2380x2700 2600x2380x2700 3200x2420x2400 3100x2490x2380 3600x3000x2700 4260x3545x3200
Net . svoris (apie) kg 4500 5000 5000 6000 7000 11000 12000





Taikomos apdirbimo dalys

Veleno dalys, disko dalys, rankovių dalys, specialios formos dalys, išlenktos dalys ir tt .

product-492-372
Pelėsių apdorojimas
-3
Veleno dalys
-2
Disko dalys
product-492-372
Jungtys
Rodyti išsamią informaciją



  • product-233-292
    CNC sistema
    Pasirenkamas fanuc, siemens, hnc .
  • product-300-400
    Workbench
    Ultragarsinis dažnio kietėjimas, tikslus šlifavimas .
  • product-233-292
    „Disc Tool Magazine“
    Gali pasukti be triukšmo, o įrankio pakeitimo procesas yra greitas ir tikslus .
  • product-233-292
    Linijiniai bėgiai
    Didelis tikslumas, didelė apkrovos talpa, stiprus stabilumas .
Produktų aprašymas
product-381-274

Sukimo momento veržliarakčio fiksavimo procesas

Svarbių jungčių paviršių fiksavimo varžtai yra tinkami sukimo momento veržliarakčiams, o jungtis yra stabili

product-381-274

Rankinis grandymas

Sumažinkite paviršiaus šiurkštumą ir užtikrinkite optimalų įrangos tikslumą

product-381-274

Verpstės variklis

Veleno variklis yra išorinis, geras šilumos išsklaidymas ir maža vibracija

product-381-274

Lazerio aptikimas

Sumažinkite klaidas ir pasiekite didesnį padėties nustatymo tikslumą
